Lengőkaros ponthegesztő gépek

Fekete és galvanizált lemezek hegesztésére szolgáló, rugalmasan alkalmazható ponthegesztő gépeket forgalmazunk. Egyszerű üzemeltetésüknek és változatosságuknak köszönhetően helyüket minden gyártókörnyezetekben megállják, ezért lemezből készült termékek vagy kémény elemek gyártására, kisüzemi termelésre, valamint javító munkálatokra is alkalmasak.

Z és ZP ponthegesztő gép

Z és ZP lengőkaros ponthegesztő gépek

  • Lábmeghajtású “Z” modell
  • Pneumatikus meghajtású “ZP” modell
  • Fekete, galvanizált és sárgaréz lemezek hegesztésére is alkalmas
  • Egyszerű WS 402 vezérlőegység

Kar konfigurálási lehetőségek

250 – 600 mm közt állítható karkinyúlás
Az elektródák helyzetének beállítása
Az elektródák helyzetének beállítása
Az elektródák helyzetének beállítása
Az elektródák helyzetének beállítása

250 – 600 mm közt állítható karkinyúlás


Tartozékok

Elektródatartó készlet
Elektródatartó készlet,
65 mm-es kinyúlás (opcionális)
Elektródák
Elektródák, elektróda sapkák
és adapterek (opcionális)

A berendezés funkcionális méretei

Z18Z28
ZP18ZP28
A CEA Z/ZP karok méreteA minmm250250
A maxmm600600
Bmm215215
Cmm135135
ØGØ mm4040
ØHØ mm2121
ØKØ mm16, 1:1016, 1:10

Egyedi kivitel: alacsony profilú alsó kar

Egyedi Z és ZP kivitel: alacsony profilú alsó kar

  • már Ø60 mm átmérőjű csövek hegesztésére is megfelelő
  • az alsó kúpos elektróda is vízhűtésű

Funkcionális méretZ 18/Z 28/ZP 18/ZP 28
L1492
ØD1 MIN60
L2570
ØD2 MIN85

Egyedi Z és ZP kivitel: alacsony profilú alsó kar
Egyedi Z és ZP kivitel: alacsony profilú alsó kar
Egyedi Z és ZP kivitel: alacsony profilú alsó kar
Egyedi Z és ZP kivitel: alacsony profilú alsó kar

A Z és ZP lengőkaros ponthegesztő gépek változatai

Gép kódjaHegesztési teljesítmény
(kVA)
Karkinyúlás
(mm)
MeghajtásVezérlőegység
Z1815250-600 (állítható)mechanikus – lábmeghajtásWS 402
ZP1815250 – 600 (állítható)pneumatikusWS 402
Z2825250 – 600 (állítható)mechanikus – lábmeghajtásWS 402
ZP2825250 – 600 (állítható)pneumatikusWS 402

K és KP ponthegesztő gép

K és KP lengőkaros ponthegesztő gépek

  • Lábmeghajtású “K” modell
  • Pneumatikus meghajtású “KP” modell
  • Fekete, galvanizált és sárgaréz lemezek hegesztésére is alkalmas
  • Egyszerű WS 402 vezérlőegység

Kar konfigurálási lehetőségek

163 do 438 mm közt állítható karkinyúlás
Az elektródák helyzetének beállítása
Az elektródák helyzetének beállítása
Az elektródák helyzetének beállítása
Az elektródák helyzetének beállítása
Az elektródák helyzetének beállítása

163 do 438 mm közt állítható karkinyúlás


Tartozékok

Elektródatartó készlet
Elektródatartó készlet,
65 mm-es kinyúlás (opcionális)
Elektródák
Elektródák, elektróda sapkák
és adapterek (opcionális)

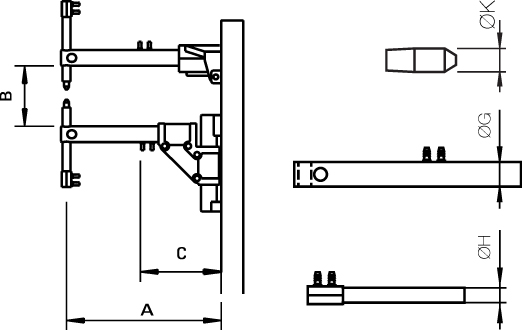

A berendezés funkcionális méretei

K22K28K48
KP22KP28KP48
A CEA K/KP karok méretAmm455455455
A (opcionális)mm600 vagy 800600 vagy 800700 vagy 1 000
Bmm173 – 410168 – 443163 – 438
Cmm255255285
ØGØ mm404550
ØHØ mm212125
ØKØ mm16, 1:1016, 1:1016, 1:10

Egyedi kivitel: alacsony profilú alsó kar

Egyedi K és KP kivitel: alacsony profilú alsó kar

  • már Ø60 mm átmérőjű csövek hegesztésére is megfelelő
  • az alsó kúpos elektróda is vízhűtésű

Funkcionális méretekK 22/KP 22K 28/KP 28K 48/KP 48
4556004558004907001000
L1252397252597257467767
ØD1 MIN60606363656565
L2280429429774295505805
ØD2 MIN85859090989898
L3397542402747427637937
ØD3 MIN180180185185205205205

Egyedi K és KP kivitel: alacsony profilú alsó kar
Egyedi K és KP kivitel: alacsony profilú alsó kar
Egyedi K és KP kivitel: alacsony profilú alsó kar

A K és KP lengőkaros ponthegesztő gépek változatai

Gép kódjaHegesztési teljesítmény
(kVA)
Karkinyúlás
(mm)
MeghajtásVezérlőegység
K2220455 (opcionálisan 600 vagy 800)mechanikus – lábmeghajtásWS 402
KP2220455 (opcionálisan 600 vagy 800)pneumatikusWS 402
K2825455 (opcionálisan 600 vagy 800)mechanikus – lábmeghajtásWS 402
KP2825455 (opcionálisan 600 alebo 800)pneumatikusWS 402
K4845490 (opcionálisan 700 vagy 1 000)mechanikus – lábmeghajtásWS 402
KP4845490 (opcionálisan 700 vagy 1 000)pneumatikusWS 402
