Lineáris ponthegesztők

A gépjármű iparban lemezek, csavaranyák, csavarok és egyéb alkatrészek hegesztésére alkalmas gépeket forgalmazunk. Lengőkaros ponthegesztőket ezen hajszálpontos alkalmazásokon kívül szokványos gépi gyártókörnyezetekbe (kémény elemek gyártására, kisüzemi termelésre vagy javító munkálatokra) is forgalmazunk.

CEA PPS 35, PPS 60 lineáris ponthegesztők

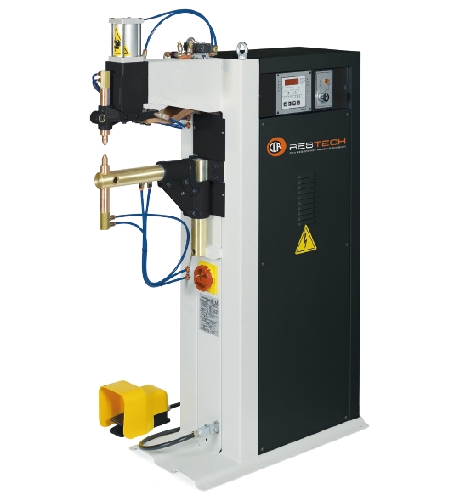

CEA PPS 35 lineáris ponthegesztő

  • lineáris felső elektróda mozgás
  • WS 708 vezérlőegység
  • 8 teljes mértékben állítható hegesztőprogram
  • állítható magasságú alsó kar
  • lábpedálindítás, pneumaAkus meghajtás
  • kétkezes indítópulttal is rendelhető

Tartozékok

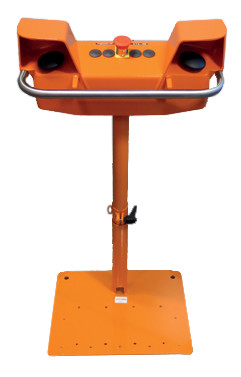

Kétkezes pult
Kétkezes pult
(opcionális)
Elektródatartó készlet
Elektródatartó készlet,
65 mm‐es (PPS 35),
115 mm-es (PPS 60) kinyúlás
(opcionális)
Elektródák
Elektródák, elektróda sapkák és adapterek
(opcionális)

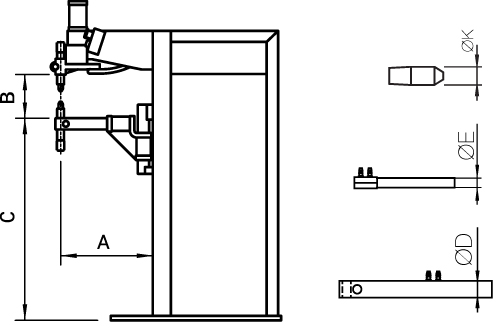

A berendezés funkcionális méretei

PPS 35PPS 60
A CEA PPS karok méreteAmm395435
A (opcionális)mm650
Bmm140 – 400180 – 510
Cmm690 – 950615 – 945
ØDØ mm5060
ØEØ mm3035
ØKØ mm16, 1:1016, 1:10

A CEA PPS lehetséges változatai

Gép kódjaHegesztési teljesítmény
(kVA)
Hengerlöket
(mm)
Sajtolóerő (6 bar)
(daN)
Vezérlőegység
PPS 3535395300WS 708
PPS 6060435470WS 708

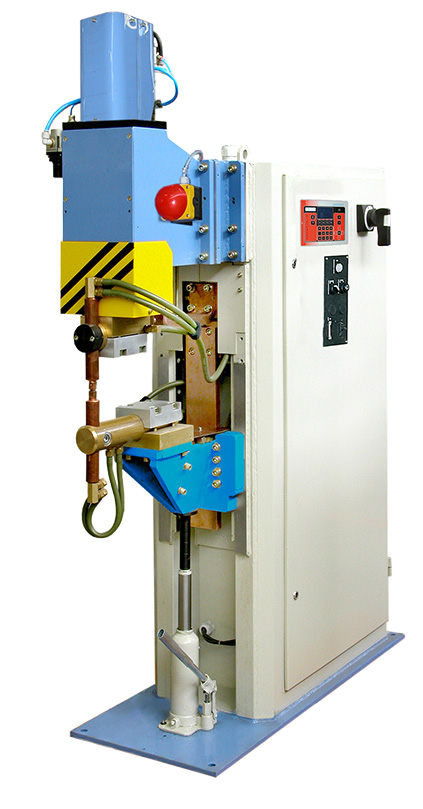

SERRA Alfa 209 lineáris ponthegesztő

  • 100 – 170 kVA teljesítmény
  • pneumatikus vagy szervó meghajtás
  • csavaranyák és csavarok hegesztésére
  • max. 5 + 5 mm vastagságú galvanizált, fekete, nemesacél és alumínium lemezek hegesztésére

A Serra Alfa 209 gyártási változatainak áttekintése

Gép kódjaHegesztési teljesítmény
(kVA)
Karkinyúlás
(mm)
Sajtolóerő (6 bar)
(daN)
VezérlőegységMéret (sz × m × h)
A2122100 (50 Hz)400450Serratron 1B500 × 1 893 × 1 230
A2152100 (50 Hz)400750Serratron 1B500 × 1 893 × 1 230
A2222100 (50 Hz)600450Serratron 1B500 × 1 893 × 1 630
A2153125 (50 Hz)400750Serratron 1B500 × 1 893 × 1 230
A2183125 (50 Hz)400900Serratron 1B500 × 2 152 × 1 230
A2253125 (50 Hz)600750Serratron 1B500 × 1 893 × 1 630
A2323125 (50 Hz)750450Serratron 1B500 × 1 893 × 1 790
A2124100 (1.000 Hz)400450Serratron MFC-3007500 × 1 893 × 1 230
A2224100 (1.000 Hz)600450Serratron MFC-3007500 × 1 893 × 1 630
A2186170 (1.000 Hz)400900Serratron MFC-3015500 × 2 152 × 1 230
A2256170 (1.000 Hz)600750Serratron MFC-3015500 × 1 893 × 1 630

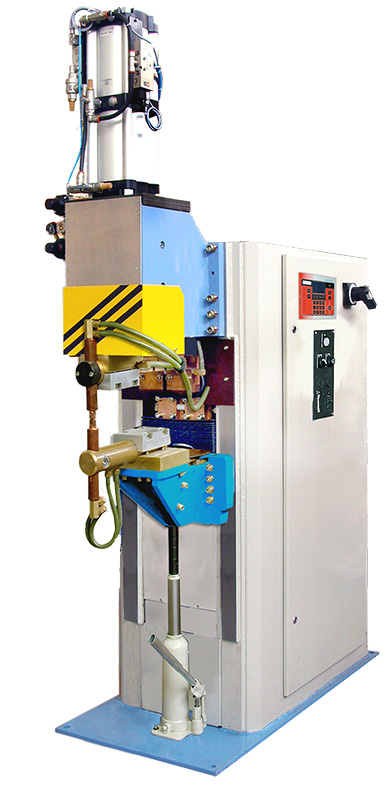

SERRA Alfa 314 lineáris ponthegesztő

  • 170 – 340 kVA telejsítmény
  • 1.400 daN sajtolóerő
  • pneumatikus vagy szervó meghajtás
  • igényesebb hegesztési munkákhoz

A Serra Alfa 314 gyártási változatainak áttekintése

Gép kódjaHegesztési teljesítmény
(kVA)
Karkinyúlás
(mm)
Sajtolóerő (6 bar)
(daN)
VerzérlőegységMéret (sz × m × h)
A3141200 (50 Hz)4001.400Serratron 1B640 × 2 333 × 1 600
A3241200 (50 Hz)6001.400Serratron 1B640 × 2 333 × 1 800
A3341200 (50 Hz)7501.400Serratron 1B640 × 2 333 × 1 950
A3144170 (1.000 Hz)4001.400Serratron MFC-3015640 × 2 333 × 1 600
A3244170 (1.000 Hz)6001.400Serratron MFC-3015640 × 2 333 × 1 800
A3344170 (1.000 Hz)7501.400Serratron MFC-3015640 × 2 333 × 1 950
A3146340 (1.000 Hz)4001.400Serratron MFC-3015640 × 2 333 × 1 600
A3246340 (1.000 Hz)6001.400Serratron MFC-3015640 × 2 333 × 1 800
A3346340 (1.000 Hz)7501.400Serratron MFC-3015640 × 2 333 × 1 950
